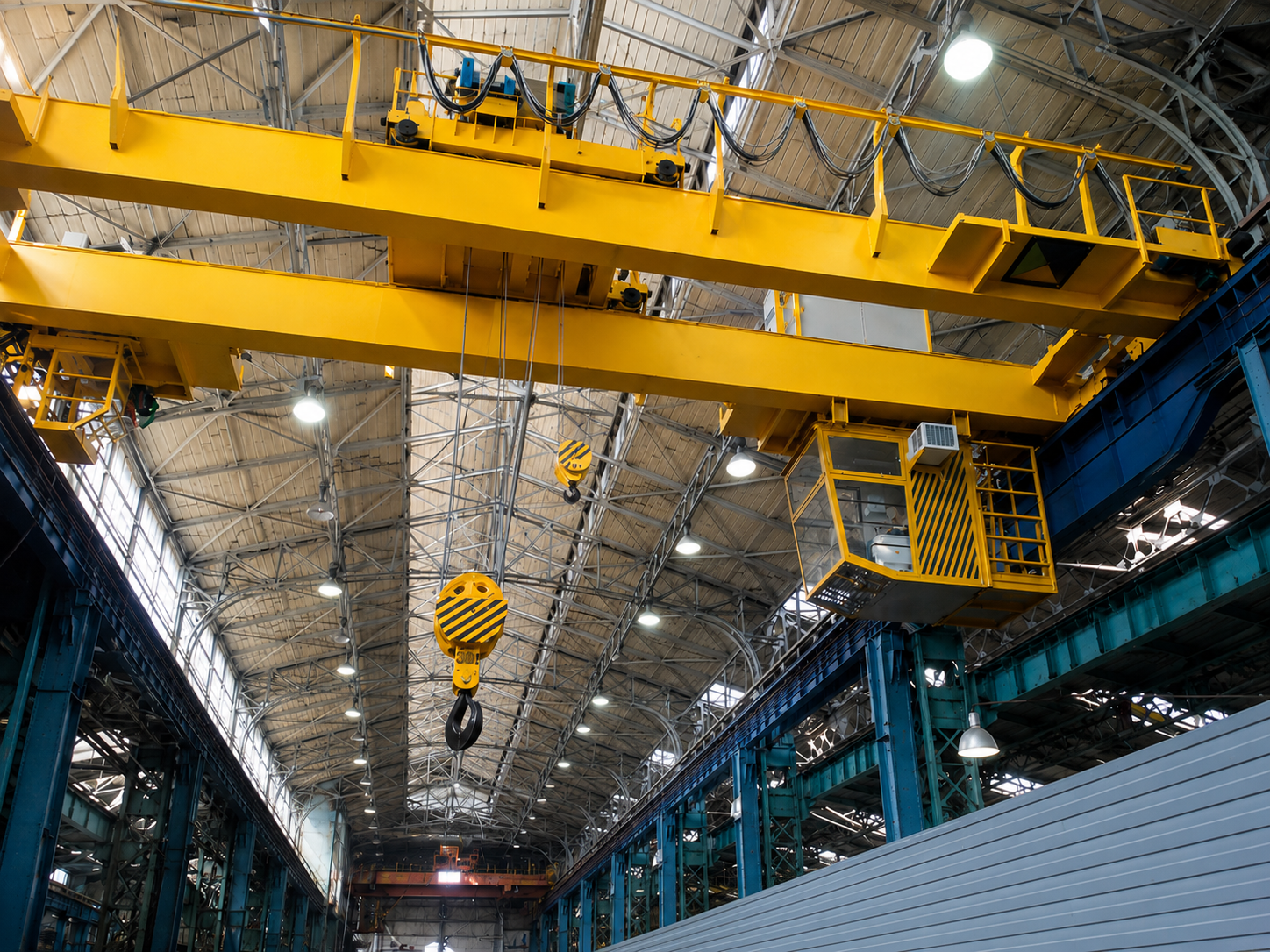

При эксплуатации мостовых кранов важно отличать допустимый изгиб пролетных балок от аварийного. Безопасная работа возможна при условии, что остаточный прогиб пролетного строения кранов мостового типа не превышает установленные значения. Рассмотрим, как считать норму и контролировать состояние крановых балок, когда принимать решение о ремонте.
Что такое остаточный прогиб
Остаточный прогиб пролетного строения мостового крана — это необратимая деформация главных балок, которая сохраняется после снятия нагрузки. Данный параметр является ключевым показателем технического состояния крана.
В отличие от упругого прогиба, который исчезает после разгрузки, рост остаточного свидетельствует о накоплении повреждений и снижении жесткости несущего моста. Поэтому даже небольшое, но зафиксированное приборами увеличение прогиба относительно установленных значений — это сигнал для внеочередного инструментального контроля конструктивного элемента.
Допустимые значения прогиба для мостовых кранов
Допустимый прогиб балки мостового крана зависит от величины его пролета — L, которая указана в паспорте. Нормативные значения отражены в Приказе Ростехнадзора № 533 от 12.11.2013 г.: допустимый остаточный прогиб в вертикальной плоскости — 0,0035L, в горизонтальной — 0,002L.
Фактическое значение остаточного прогиба определяют при инструментальном контроле. Если оно не превышает норматив, пролетное строение считается пригодным к эксплуатации по данному параметру.
При этом допустимый прогиб мостовых кранов всегда рассматривают в связке с общим техническим состоянием металлоконструкции: износ, коррозия, дефекты сварки снижают реальную жесткость балки. При их наличии проводят внеочередное обследование, по результатам которого снижают грузоподъемность крана, выполняют усиление конструкций или полностью заменяют пролетное строение.
Факторы, влияющие на развитие остаточного прогиба
Остаточный прогиб балки мостового крана увеличивается под влиянием нескольких групп причин.
Неправильная эксплуатация
Основные нарушения:
- разовые или систематические подъемы груза, масса которого больше паспортной грузоподъемности;
- эксплуатация крана в режиме, более тяжелом, чем указано в паспорте;
- резкие рывки, удары, неправильное регулирование тормозов.
Фактический режим работы отслеживают по показаниям приборов безопасности и регистраторам параметров, при их наличии.
Нарушенная геометрия подкрановых путей
Ускоряют накопление пластических деформаций, вызывающих дополнительное скручивание пролетной балки:
- перекосы и просадки рельсов;
- износ головки рельсов;
- нарушение высотных отметок.
Контролируют состояние путей путем визуального осмотра. При этом для получения более точных данных используется планово-высотная съемка подкрановых путей, периодичность которой устанавливается внутренним регламентом предприятия, но не реже одного раза в три года.
Скрытые дефекты
Дефекты, которые могли возникнуть на этапе производства, перевозки, монтажа крана или при его ремонте:
- остаточные сварочные напряжения при изготовлении пролетных балок;
- нарушение технологии хранения, транспортировки и монтажа металлоконструкций;
- низкое качество ремонта: заварка трещин без снятия напряжений, установка заплат без усиления сечения, замена части балки с нарушением геометрии, применение неаттестованных сварочных материалов.
Такие дефекты выявляют методами неразрушающего контроля:
- ультразвуковая дефектоскопия сварных швов;
- капиллярный контроль;
- магнитопорошковый метод;
- контроль твердости металла.
Влияние внешней среды
При определенном воздействии окружающей среды балка может терять свою изначальную жесткость и прогибаться сильнее даже под нормативной нагрузкой:
- агрессивные среды производственных помещений — могут вызывать коррозию металла, разрушать защитные покрытия, снижать сечение несущих элементов балки и ускорять развитие усталостных трещин;
- длительное воздействие высоких температур в цехах горячей обработки — приводит к температурной деформации балок;
- циклические перепады температур — ведут к термической усталости металла.
Контролируют изменения металла путем:
- периодической оценки состояния лакокрасочного покрытия;
- замеров толщины стенок металлоконструкций ультразвуковым методом;
- визуального и инструментального контроля сварных швов.
Для оценки состояния концевых балок мостового крана также необходимы замеры в зонах сопряжения с главными балками.
Методы инструментального контроля остаточного прогиба
Проверка мостовых кранов на прогиб выполняется в рамках плановых технических освидетельствований — как правило, не реже одного раза в три года. Внеплановый контроль обязателен при появлении внешних признаков деформации: провисание балки, перекос крана. Если прогиб находится в пограничной зоне — 0,0022L–0,0035L, повторные замеры выполняют не реже одного раза в четыре месяца.
Наиболее распространенные методы контроля:
- Нивелирование. Вдоль подкрановых путей разбивают сеть реперов. Нивелиром фиксируют отметки контрольных точек на главных балках в ненагруженном состоянии и при подъеме испытательного груза. Разность отметок — это величина прогиба. Метод высокоточный — позволяет выявлять отклонения в миллиметровом диапазоне.
- Струна или лазер. Между концевыми балками натягивают струну или прокладывают лазерный луч. С помощью штангенциркуля измеряют расстояние до поверхности главной балки. Метод удобен для оперативных замеров, уступает нивелированию в точности.
- Цифровые технологии. Электронные тахеометры и лазерные сканеры позволяют построить 3D-модель пролетного строения и автоматически рассчитать прогиб. Это наиболее точный способ, рекомендованный для кранов с большим пролетом.
Что делать при выявлении отклонений от нормы
Если фактические значения прогиба превышают паспортные нормы, действуют по алгоритму:
- Эксплуатация крана приостанавливается.
- Проводится повторное измерение с привлечением аттестованной лаборатории.
- Выполняется внеочередное полное обследование металлоконструкции и подкрановых путей.
- На основании акта обследования принимается решение: ремонт, усиление конструкций, снижение грузоподъемности или вывод крана из эксплуатации.
Все этапы оформляются документально. Допуск крана к работе после ремонта возможен только при подтверждении нормативных параметров прогиба.
Заключение
Допустимые прогибы мостовых кранов — это нормированные значения, превышение которых небезопасно. Поэтому важно контролировать остаточный прогиб пролетного строения, чтобы вовремя выявить превышение и принять меры: от внепланового обследования до выведения крана из эксплуатации.
