У мостового крана за концом рельсового пути нет запаса хода: если он по инерции уходит к торцу, то без преграды сойдёт с рельсов. Эту преграду и создают тупиковые упоры. Рассказываем, какие основные виды тупиковых упоров для мостового крана бывают, чем ударные отличаются от безударных, что требуют действующие нормы и как упор подобрать, установить и обслуживать.
Что такое тупиковый упор и зачем он нужен

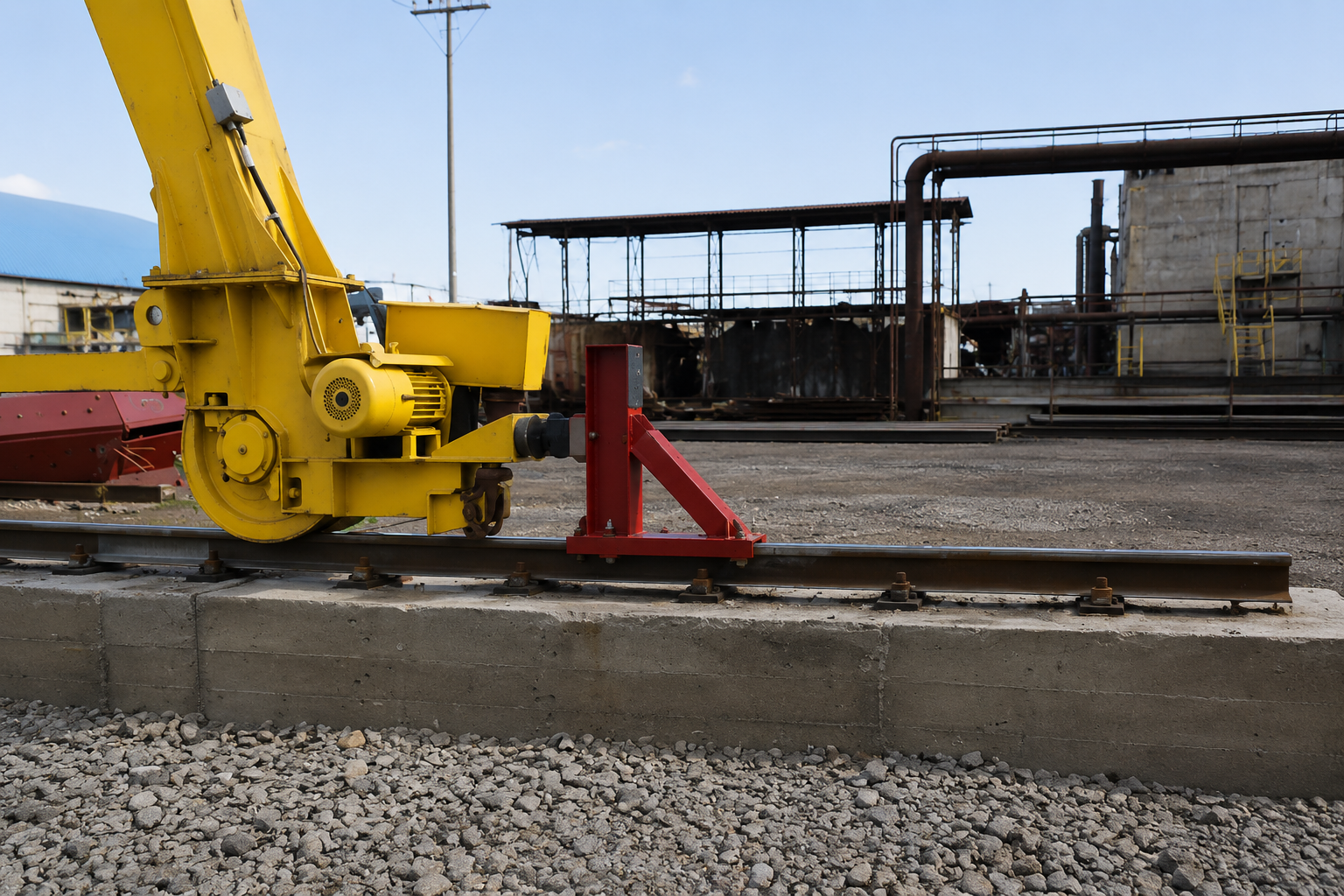

Тупиковый упор — это устройство безопасности на конце рельсового пути, которое останавливает кран или его грузовую тележку, если те выходят за рабочую зону. Упор гасит остаточную скорость и не даёт ходовым колёсам сойти с рельсов в аварийной ситуации: при отказе тормоза, ошибке оператора или сбое концевого выключателя.
Важно понимать границу его задачи. Упор не служит для штатной остановки, и останавливать кран наездом на упор в обычной работе нельзя. Это последний рубеж, который срабатывает, когда штатные средства не сработали. Поэтому исправность упоров напрямую связана с безопасностью всего подкранового пути и людей в зоне работы крана.
Технические требования к упорам задаёт профильный стандарт ГОСТ Р 70359-2022, а общие требования промышленной безопасности к подъёмным сооружениям — Федеральные нормы и правила, утверждённые приказом Ростехнадзора № 461.
Основные виды по конструкции
ГОСТ Р 70359-2022 различает три типа упоров по способу, которым они поглощают энергию движущегося крана. Тупиковые упоры подкрановых путей бывают:
- Ударные. Кран останавливается при соударении буфера с амортизатором упора. Энергию гасят упругие элементы — резиновые, пружинные, реже гидравлические. Это самый распространённый вариант для мостовых кранов в цехах. На головке рельса у ударных упоров часто применяют клиновое устройство: при наезде клин с роликом допускает небольшое смещение упора по рельсу и часть энергии гасит на трении.
- Безударные, накатные. Кран наезжает ходовым колесом на наклонную накатную горку и приподнимается. Кинетическая энергия переходит в энергию подъёма и гасится плавно, без удара. Такие упоры ставят там, где важно мягкое торможение и есть запас длины пути под горку.
- Комбинированные. Сначала колесо проходит накатную горку, затем буфер встречает амортизатор. Энергия гасится в два этапа, поэтому упор справляется с большими нагрузками. Его применяют на тяжёлых мостовых и портальных кранах.
Независимо от типа, замедление крана при наезде не должно превышать 4 м/с². Иначе резкая остановка перегрузит и кран, и путь.
Чем ударный упор отличается от безударного
Разница — в принципе гашения энергии и в поведении крана при наезде. Тупиковый упор ударный подкранового пути работает жёстче: энергия гасится за короткий ход амортизатора, нагрузка приходит резко и направлена вдоль пути. Он компактнее и не требует запаса длины рельса, но сильнее нагружает буферы крана и металлоконструкции в зоне установки.
Безударный гасит энергию плавно на длине накатной горки, бережнее относится к ходовой части, но требует свободного участка пути и точной геометрии горки.
Тип упора выбирают расчётом: по массе и скорости крана, режиму работы, особенностям пути и требованиям проекта.
Нормы и документация
Конструкция, материалы и крепление должны соответствовать ГОСТ Р 70359-2022 и проекту рельсового пути. Проект привязывает упор к конкретному крану: расчётные нагрузки берут по фактически установленной машине.
Каждый упор сопровождают паспортом и маркировочной табличкой. В паспорте указывают изготовителя, тип упора, тип крана, для которого он предназначен, основные характеристики и расчётные нагрузки, порядок монтажа и крепления, при необходимости — схему строповки. На табличке (по ГОСТ 12969 и ГОСТ 12971) приводят изготовителя, тип, максимальную нагрузку, обозначение по чертежу, шифр технических условий, порядковый номер и дату выпуска. Без паспорта и маркировки упор к установке не допускают: по ним подтверждают пригодность и прослеживают происхождение.
Где ставят упоры и как они привязаны к типу крана
Упоры работают на двух уровнях. На крановом (подкрановом) пути они стоят в торцах хода самого моста, на подтележечном — в торцах хода грузовой тележки вдоль моста. Конструкцию и нагрузки для этих уровней считают отдельно.
Тип и схема крана определяют исполнение упора и его расчётные нагрузки. Мостовой кран обычно работает в цехе, в относительно стабильных условиях. Козловой чаще эксплуатируют на открытом воздухе, поэтому упоры для него подбирают с учётом ветровой нагрузки и уклона пути, которые способны разгонять кран.
Установка на подкрановых путях
Установка тупиковых упоров на подкрановых путях — это проектное решение, а не подгонка по месту. Базовые принципы:
- Как правило, комплект — четыре упора на путь, по два на каждый конец. Кран должен касаться двух упоров одновременно, иначе нагрузка перекосится на один.
- Расстояние от конца рельса. На рельсе упор ставят не ближе 500 мм от конца рельсовой нити. Если его крепят прямо на подкрановую балку — не далее 100 мм от её конца. Так под упором остаётся опора, способная принять удар.
- Соосность с буфером. Амортизатор упора и буфер крана должны совпадать по оси и высоте, иначе удар придёт криво. У ударных упоров для этого предусмотрена регулировка амортизатора — не менее 30 мм в каждую сторону на крановых путях и не менее 15 мм на подтележечных.
- Надёжное крепление. Основание приваривают к поясу балки с рёбрами жёсткости либо крепят расчётным болтовым соединением — по проекту.
Типовые ошибки:
- Упоры стоят не в одном поперечном сечении и кран бьёт сначала по одному.
- Перекос или несоосность с буфером.
- Крепление без расчёта.
- Установка вплотную к краю рельса.
После монтажа проверяют правильность установки упоров, их соосность с буферами крана и одновременность касания упоров, стоящих в одном поперечном сечении пути.
Как подобрать упор
Подбор идёт от параметров крана и пути. Нужно учитывать:
- Тип и схему крана. От этого зависит исполнение упора.
- Массу крана и груза, скорость передвижения, режим работы. Это исходные данные для расчёта энергии удара: чем она больше, тем выше требуемая энергоёмкость упора.
- Несущую способность пути. Упор кранового пути передаёт удар на рельс и балку, поэтому его подбирают так, чтобы и сам упор принял нагрузку, и опора под ним её выдержала.
- Соответствие буферам крана. Характеристики амортизатора подбирают под буферы конкретной машины, иначе расчёт торможения не сойдётся.
Норматив задаёт и контрольную скорость: упор должен остановить кран при скорости наезда 0,5 м/с, если автоматических средств остановки нет, и при 50% рабочей скорости, если такие средства есть.
Осмотр и обслуживание
Упоры осматривают вместе с крановым путём. Проверяют состояние креплений и сварных швов, отсутствие трещин и остаточных деформаций, целостность амортизаторов и накатных поверхностей, отсутствие смещения упора по рельсу. Плановую проверку пути проводят не реже одного раза в год, полное комплексное обследование — не реже одного раза в три года.
После любого аварийного наезда упор проходит внеплановый контроль, даже если внешне цел, потому что удар мог нарушить крепление или амортизатор.
Безопасность в торцах обеспечивает правильно оснащённый подкрановый путь: упор должен быть подобран под кран, верно установлен и исправен. Повреждённый или неправильно установленный упор — риск для всего пути и крана, и разбираться с этим лучше заранее. Если нужно отремонтировать крановый путь, заменить изношенные элементы оснастки или смонтировать кран, обращайтесь в Центр кранового оборудования и ремонта. Компания занимается:
- Ремонтом крановых путей и их элементов.
- Монтажом, демонтажем и техническим обслуживанием кранов.
- Сварочными работами и устранением трещин в металлоконструкциях.
Специалисты помогут привести путь и его оснастку в соответствие с нормами и обеспечить безопасную работу крана.
Частые вопросы
В чём назначение тупикового упора на подкрановом пути?
Это аварийный барьер в торце пути: он останавливает кран, который вышел за крайнее положение, гасит остаточную скорость и не даёт колёсам сойти с рельсов. В штатной работе кран до упора доходить не должен.
Чем тупиковый упор для крановых путей отличается от ударного?
Это сравнение разных вещей: «для крановых путей» — про место установки, а «ударный» — про способ остановки. Ударный упор останавливает кран соударением буфера с амортизатором. Кроме него на крановых путях применяют безударные, накатные упоры, которые приподнимают кран на накатной горке и тормозят плавно, и комбинированные. Выбор зависит от режима работы и нагрузок.
Когда нужен упор для козлового крана?
Всегда, когда козловой кран передвигается по рельсовому пути. Конкретное исполнение подбирают по схеме крана, расположению буферов и расчётным нагрузкам, с учётом ветра и уклона пути на открытых площадках.
Какие сведения содержит паспорт на тупиковые упоры подкрановых путей?
Изготовителя, тип упора и тип крана, для которого он предназначен, характеристики и расчётные нагрузки, обозначение и маркировку, требования к монтажу и эксплуатации, при необходимости — схему строповки.
Какие требования проверяют по ГОСТ и проекту?
Соответствие конструкции и материалов, правильность и надёжность крепления, расчётные нагрузки, соосность амортизатора с буфером крана и расстояние установки от конца рельса.
Как часто нужно осматривать упоры?
Вместе с крановым путём: плановая проверка — не реже одного раза в год, комплексное обследование — не реже одного раза в три года. Дополнительно упор проверяют внепланово после аварийного наезда или ремонта.
